Seat Altea 2011 Manual do proprietário (in Portuguese)

Situações diversas269
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Pneu suplente de tamanho reduzido (roda de emergência)*
O pneu suplente de tamanho reduzido (roda de emergência
para veículos que não vão equipados com o kit antifuro) só
deve ser utilizado o tempo indispensável.A roda de emergência encontra-se na bagageira, debaixo da superfície de
carga e está fixa através de uma roda.
Utilização da roda de emergência
A roda de emergência foi concebida para permitir que, numa emergência, se
chegue à oficina mais próxima. Por isso, dever-se-á substituí-la, assim que
for possível, por uma roda normal.
A utilização da roda de emergência está sujeita a algumas restrições. A roda
de emergência foi concebida especialmente para o seu veículo, não devendo
ser trocada pela roda de emergência de outro veículo.
Na jante de uma roda de emergência não podem ser montados pneus
normais nem pneus de Inverno. Correntes para a neve
Por razões de ordem técnica,
não é permitida a utilização de correntes para
a neve numa roda de emergência.
Se tiver de circular com correntes para a neve e furar um pneu da frente,
coloque a roda de emergência no lugar de um dos pneus traseiros. Montar
depois a corrente para a neve na roda que retirou atrás e passá-la para o lugar
da roda da frente avariada.
ATENÇÃO!
•Após uma montagem da roda de emergência, verificar a pressão de ar
dos pneus logo que possível. A pressão de ar da roda de emergência com
dimensões 125/70R16, 125/70R18 e 13 5/90R16 deve ser de 4,2 bares e
para as restantes medidas de pneus, consultar a etiqueta situada na tampa
do depósito de combustível. Caso contrário, existe o perigo de acidente.•Não conduza a mais de 80 km/h uma vez que existe o perigo de
acidente•Evite as acelerações a fundo, as travagens bruscas e as curvas a alta
velocidade - perigo de acidente!•Nunca monte simultaneamente mais do que uma roda de emergência -
perigo de acidente!•Na jante de uma roda de emergência não podem ser montados pneus
normais nem pneus de Inverno.
Fig. 174 Bagageira.
Acesso ao pneu suplente
Altea_PT.book Seite 269 Donnerstag, 2. September 2010 4:30 16

Situações diversas

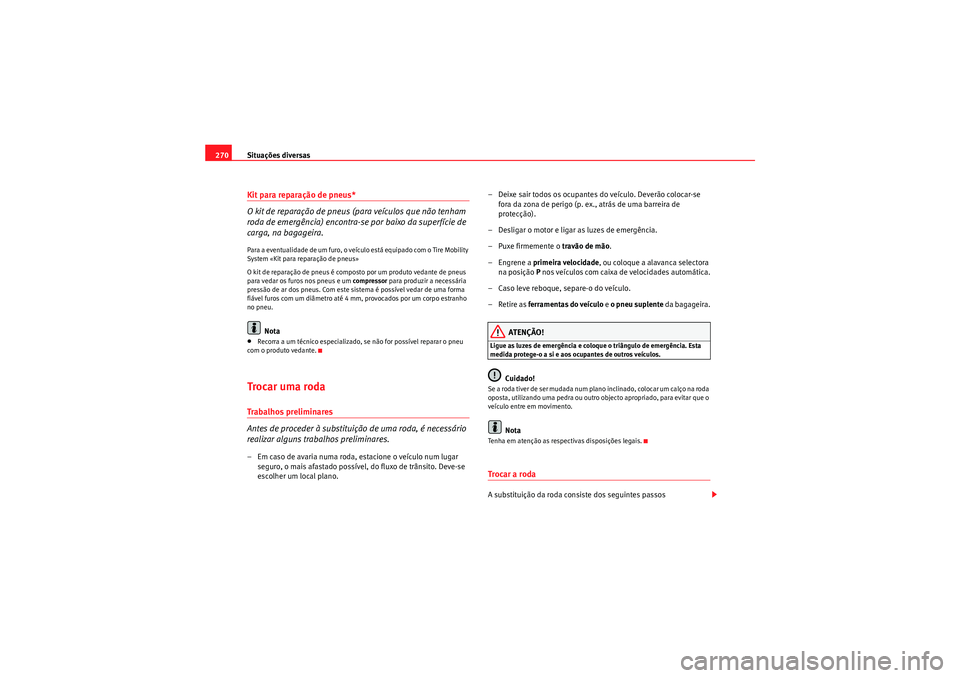

270Kit para reparação de pneus*
O kit de reparação de pneus (para veículos que não tenham
roda de emergência) encontra-se por baixo da superfície de
carga, na bagageira.Para a eventualidade de um furo, o veículo está equipado com o Tire Mobility
System «Kit para reparação de pneus»
O kit de reparação de pneus é composto por um produto vedante de pneus
para vedar os furos nos pneus e um compressor para produzir a necessária
pressão de ar dos pneus. Com este sistema é possível vedar de uma forma
fiável furos com um diâmetro até 4 mm, provocados por um corpo estranho
no pneu.
Nota
•Recorra a um técnico especializado, se não for possível reparar o pneu
com o produto vedante.Trocar uma rodaTrabalhos preliminares
Antes de proceder à substituição de uma roda, é necessário
realizar alguns trabalhos preliminares.– Em caso de avaria numa roda, estacione o veículo num lugar seguro, o mais afastado possível, do fluxo de trânsito. Deve-se
escolher um local plano. – Deixe sair todos os ocupantes do veículo. Deverão colocar-se
fora da zona de perigo (p. ex., atrás de uma barreira de
protecção).
– Desligar o motor e ligar as luzes de emergência.
– Puxe firmemente o travão de mão.
– Engrene a primeira velocidade , ou coloque a alavanca selectora
na posição P nos veículos com caixa de velocidades automática.
– Caso leve reboque, separe-o do veículo.
–Retire as ferramentas do veículo e o pneu suplente da bagageira.
ATENÇÃO!
Ligue as luzes de emergência e coloque o triângulo de emergência. Esta
medida protege-o a si e aos ocupantes de outros veículos.
Cuidado!
Se a roda tiver de ser mudada num plano inclinado, colocar um calço na roda
oposta, utilizando uma pedra ou outro objecto apropriado, para evitar que o
veículo entre em movimento.
Nota
Tenha em atenção as respectivas disposições legais.Trocar a rodaA substituição da roda consiste dos seguintes passos
Altea_PT.book Seite 270 Donnerstag, 2. September 2010 4:30 16

Situações diversas271
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

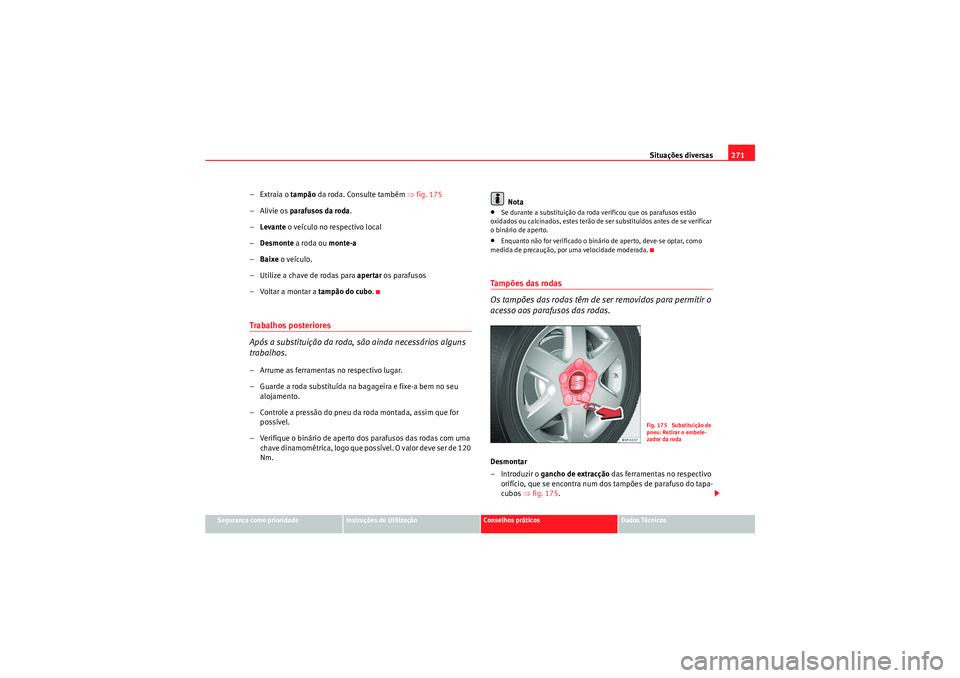

–Extraia o tampão da roda. Consulte também ⇒fig. 175
–Alivie os parafusos da roda .
– Levante o veículo no respectivo local
– Desmonte a roda ou monte-a
– Baixe o veículo.
– Utilize a chave de rodas para apertar os parafusos
– Voltar a montar a tampão do cubo.Trabalhos posteriores
Após a substituição da roda, são ainda necessários alguns
trabalhos.– Arrume as ferramentas no respectivo lugar.
– Guarde a roda substituída na bagageira e fixe-a bem no seu alojamento.
– Controle a pressão do pneu da roda montada, assim que for possível.
– Verifique o binário de aperto dos parafusos das rodas com uma chave dinamométrica, logo que possível. O valor deve ser de 120
Nm. Nota
•Se durante a substituição da roda verificou que os parafusos estão
oxidados ou calcinados, estes terão de ser substituídos antes de se verificar
o binário de aperto.•Enquanto não for verificado o binário de aperto, deve-se optar, como
medida de precaução, por uma velocidade moderada.Tampões das rodas
Os tampões das rodas têm de ser removidos para permitir o
acesso aos parafusos das rodas.Desmontar
–Introduzir o gancho de extracção das ferramentas no respectivo
orifício, que se encont ra num dos tampões de parafuso do tapa-
cubos ⇒fig. 175 .
Fig. 175 Substituição de
pneu: Retirar o embele-
zador da roda
Altea_PT.book Seite 271 Donnerstag, 2. September 2010 4:30 16

Situações diversas
272

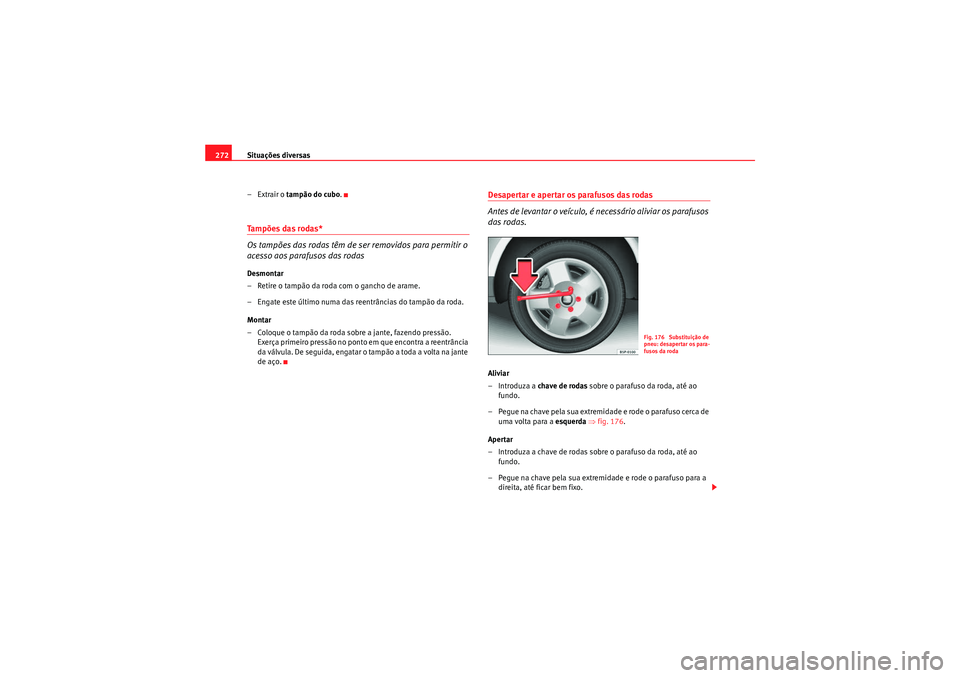

–Extrair o tampão do cubo .Tampões das rodas*
Os tampões das rodas têm de ser removidos para permitir o
acesso aos parafusos das rodasDesmontar
– Retire o tampão da roda com o gancho de arame.
– Engate este último numa das reentrâncias do tampão da roda.
Montar
– Coloque o tampão da roda sobre a jante, fazendo pressão.
Exerça primeiro pressão no ponto em que encontra a reentrância
da válvula. De seguida, engatar o tampão a toda a volta na jante
de aço.
Desapertar e apertar os parafusos das rodas
Antes de levantar o veículo, é necessário aliviar os parafusos
das rodas.Aliviar
–Introduza a chave de rodas sobre o parafuso da roda, até ao
fundo.
– Pegue na chave pela sua extremidade e rode o parafuso cerca de uma volta para a esquerda ⇒ fig. 176 .
Apertar
– Introduza a chave de rodas sobre o parafuso da roda, até ao fundo.
– Pegue na chave pela sua extremidade e rode o parafuso para a direita, até ficar bem fixo.
Fig. 176 Substituição de
pneu: desapertar os para-
fusos da roda
Altea_PT.book Seite 272 Donnerstag, 2. September 2010 4:30 16

Situações diversas273
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
– Para desapertar e apertar os parafusos anti-roubo das rodas é
necessário o respectivo adaptador.
ATENÇÃO!
Alivie apenas um pouco os parafusos das rodas (cerca de uma volta), antes
de levantar o veículo com o macaco, caso contrário existe perigo de
acidente.
Nota
•Não utilizar o sextavado interior no punho da chave de parafusos para
aliviar ou apertar os parafusos das rodas.•Se um parafuso da roda estiver calcinado, poderá carregar com cuidado
com o pé na extremidade da chave de rodas. Para manter o equilíbrio,
segure-se ao veículo.

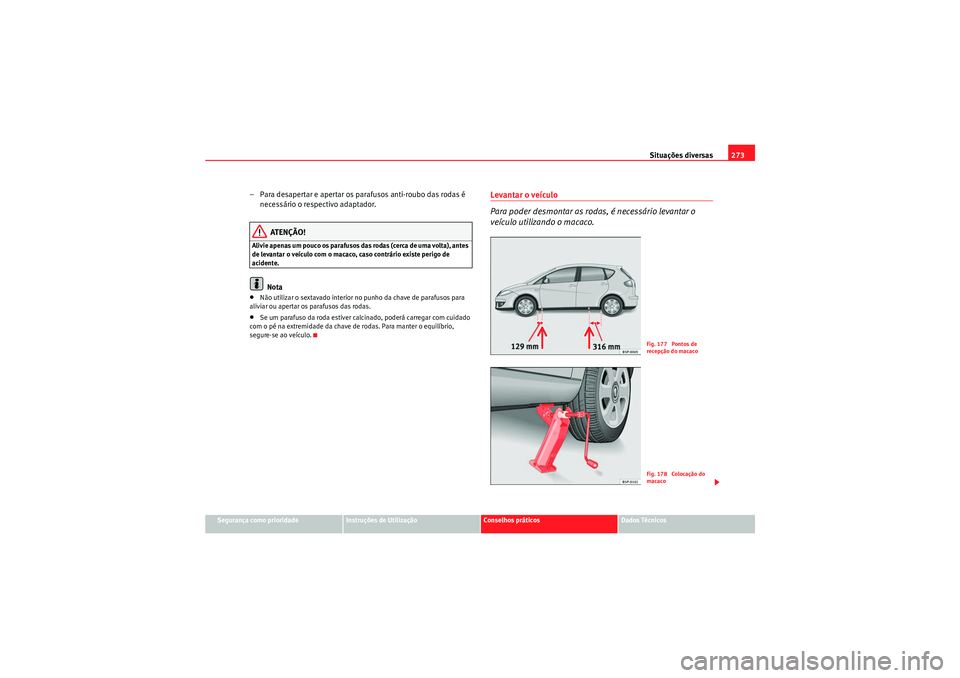

Levantar o veículo
Para poder desmontar as rodas, é necessário levantar o
veículo utilizando o macaco.
Fig. 177 Pontos de
recepção do macacoFig. 178 Colocação do
macaco
Altea_PT.book Seite 273 Donnerstag, 2. September 2010 4:30 16

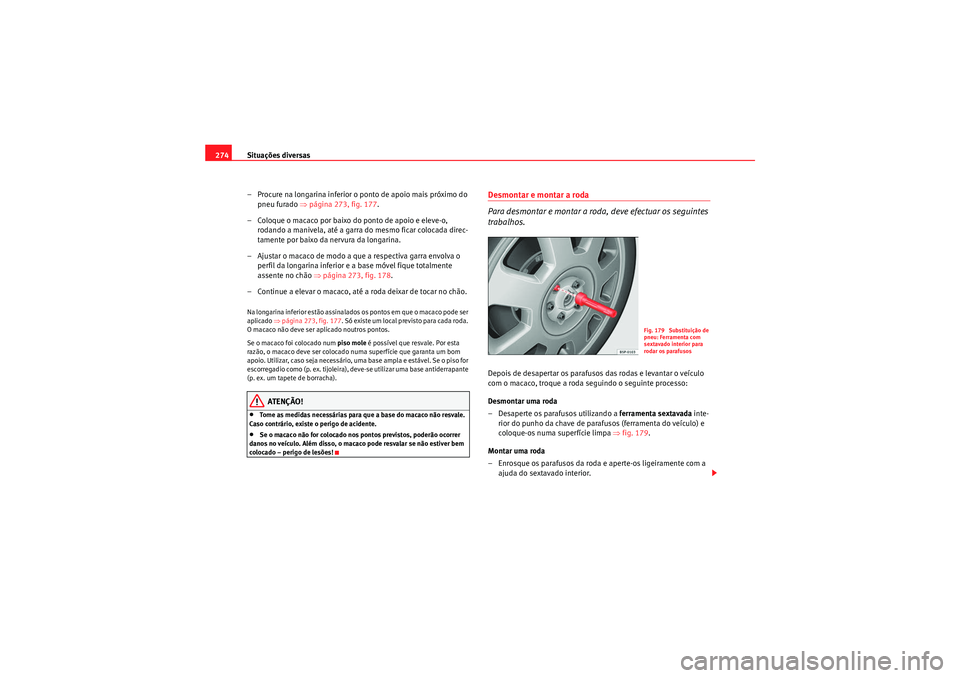

Situações diversas
274
– Procure na longarina inferior o ponto de apoio mais próximo do pneu furado ⇒página 273, fig. 177 .
– Coloque o macaco por baixo do ponto de apoio e eleve-o, rodando a manivela, até a garra do mesmo ficar colocada direc-
tamente por baixo da nervura da longarina.
– Ajustar o macaco de modo a que a respectiva garra envolva o perfil da longarina inferior e a base móvel fique totalmente
assente no chão ⇒página 273, fig. 178 .
– Continue a elevar o macaco, até a roda deixar de tocar no chão.Na longarina inferior estão assinalados os pontos em que o macaco pode ser
aplicado ⇒página 273, fig. 177 . Só existe um local previsto para cada roda.
O macaco não deve ser aplicado noutros pontos.
Se o macaco foi colocado num piso mole é possível que resvale. Por esta
razão, o macaco deve ser colocado numa superfície que garanta um bom
apoio. Utilizar, caso seja necessário, uma base ampla e estável. Se o piso for
escorregadio como (p. ex. tijoleira), deve-se utilizar uma base antiderrapante
(p. ex. um tapete de borracha).
ATENÇÃO!
•Tome as medidas necessárias para que a base do macaco não resvale.
Caso contrário, existe o perigo de acidente.•Se o macaco não for colocado nos pontos previstos, poderão ocorrer
danos no veículo. Além disso, o macaco pode resvalar se não estiver bem
colocado – perigo de lesões!
Desmontar e montar a roda
Para desmontar e montar a roda, deve efectuar os seguintes
trabalhos.Depois de desapertar os parafusos das rodas e levantar o veículo
com o macaco, troque a roda seguindo o seguinte processo:
Desmontar uma roda
– Desaperte os parafusos utilizando a ferramenta sextavada inte-
rior do punho da chave de para fusos (ferramenta do veículo) e
coloque-os numa superfície limpa ⇒fig. 179 .
Montar uma roda
– Enrosque os parafusos da roda e aperte-os ligeiramente com a ajuda do sextavado interior.
Fig. 179 Substituição de
pneu: Ferramenta com
sextavado interior para
rodar os parafusos
Altea_PT.book Seite 274 Donnerstag, 2. September 2010 4:30 16

Situações diversas275
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

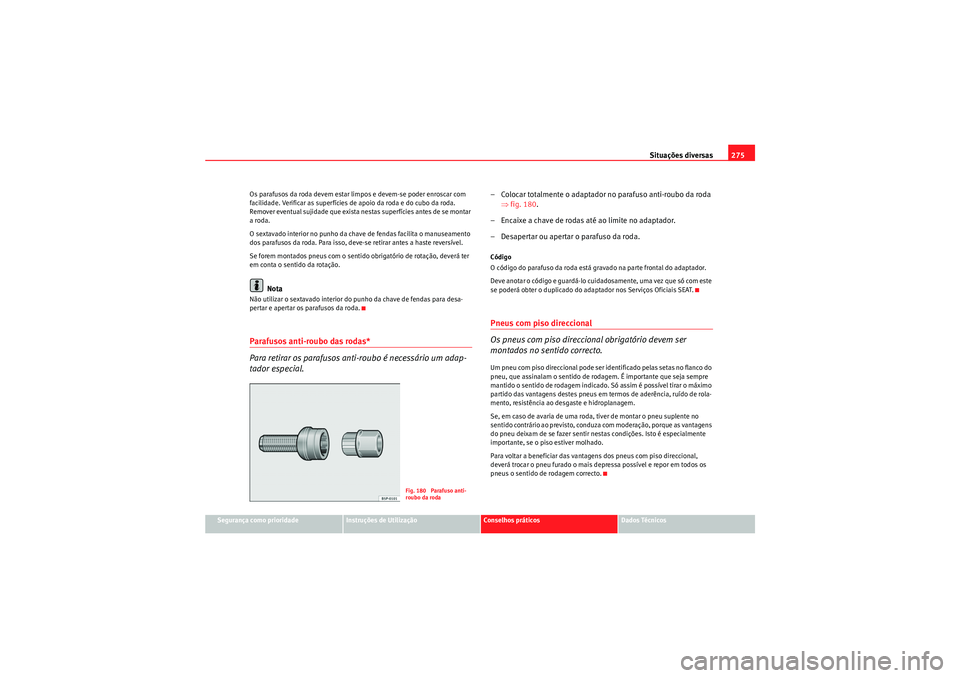

Os parafusos da roda devem estar li
mpos e devem-se poder enroscar com
facilidade. Verificar as superfícies de apoio da roda e do cubo da roda.
Remover eventual sujidade que exista nestas superfícies antes de se montar
a roda.
O sextavado interior no punho da chave de fendas facilita o manuseamento
dos parafusos da roda. Para isso, deve-se retirar antes a haste reversível.
Se forem montados pneus com o sentido obrigatório de rotação, deverá ter
em conta o sentido da rotação.
Nota
Não utilizar o sextavado interior do punho da chave de fendas para desa-
pertar e apertar os parafusos da roda.Parafusos anti-roubo das rodas*
Para retirar os parafusos anti-roubo é necessário um adap-
tador especial.
– Colocar totalmente o adaptador no parafuso anti-roubo da roda ⇒fig. 180 .
– Encaixe a chave de rodas até ao limite no adaptador.
– Desapertar ou apertar o parafuso da roda.Código
O código do parafuso da roda está gravado na parte frontal do adaptador.
Deve anotar o código e guardá-lo cuidadosamente, uma vez que só com este
se poderá obter o duplicado do adaptador nos Serviços Oficiais SEAT.Pneus com piso direccional
Os pneus com piso direccional obrigatório devem ser
montados no sentido correcto.Um pneu com piso direccional pode ser identificado pelas setas no flanco do
pneu, que assinalam o sentido de roda gem. É importante que seja sempre
mantido o sentido de rodagem indicado. Só assim é possível tirar o máximo
partido das vantagens destes pneus em termos de aderência, ruído de rola-
mento, resistência ao desgaste e hidroplanagem.
Se, em caso de avaria de uma roda, tiver de montar o pneu suplente no
sentido contrário ao previsto, conduza com moderação, porque as vantagens
do pneu deixam de se fazer sentir nestas condições. Isto é especialmente
importante, se o piso estiver molhado.
Para voltar a beneficiar das vantagens dos pneus com piso direccional,
deverá trocar o pneu furado o mais depressa possível e repor em todos os
pneus o sentido de rodagem correcto.
Fig. 180 Parafuso anti-
roubo da roda
Altea_PT.book Seite 275 Donnerstag, 2. September 2010 4:30 16

Situações diversas

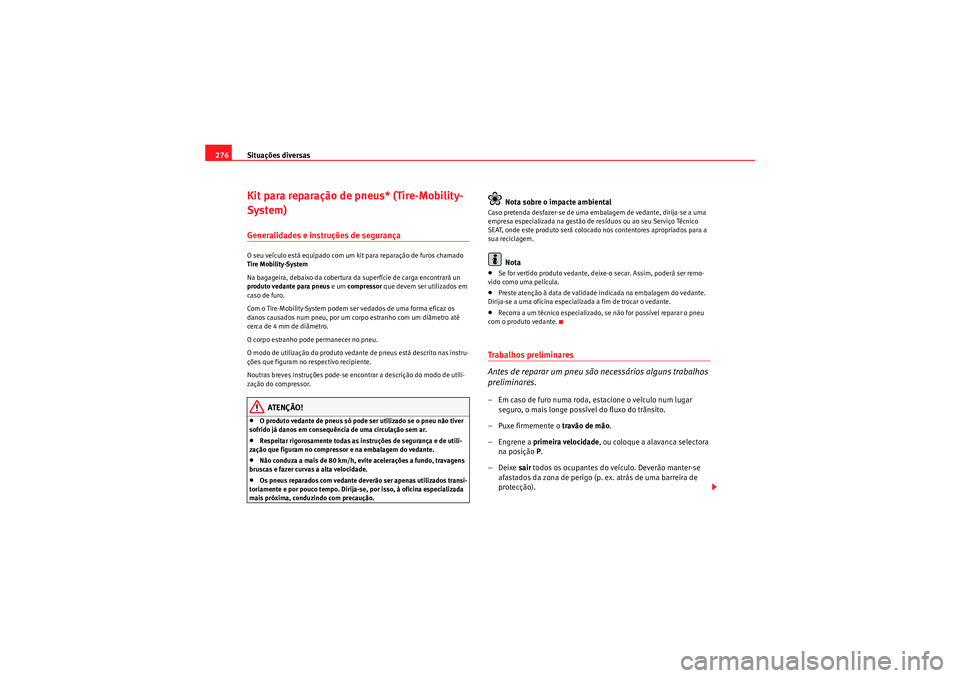

276Kit para reparação de pneus* (Tire-Mobility-
System)Generalidades e instruções de segurançaO seu veículo está equipado com um kit para reparação de furos chamado
Tire Mobility-System
Na bagageira, debaixo da cobertura da superfície de carga encontrará un
produto vedante para pneus e um compressor que devem ser utilizados em
caso de furo.
Com o Tire-Mobility-System podem ser vedados de uma forma eficaz os
danos causados num pneu, por um corpo estranho com um diâmetro até
cerca de 4 mm de diâmetro.
O corpo estranho pode permanecer no pneu.
O modo de utilização do produto vedante de pneus está descrito nas instru-
ções que figuram no respectivo recipiente.
Noutras breves instruções pode-se encontrar a descrição do modo de utili-
zação do compressor.
ATENÇÃO!
•O produto vedante de pneus só pode ser utilizado se o pneu não tiver
sofrido já danos em consequência de uma circulação sem ar.•Respeitar rigorosamente todas as instruções de segurança e de utili-
zação que figuram no compressor e na embalagem do vedante.•Não conduza a mais de 80 km/h, evite acelerações a fundo, travagens
bruscas e fazer curvas a alta velocidade.•Os pneus reparados com vedante deverão ser apenas utilizados transi-
toriamente e por pouco tempo. Dirija-se, por isso, à oficina especializada
mais próxima, conduzindo com precaução.
Nota sobre o impacte ambiental
Caso pretenda desfazer-se de uma embalagem de vedante, dirija-se a uma
empresa especializada na gestão de resíduos ou ao seu Serviço Técnico
SEAT, onde este produto será colocado nos contentores apropriados para a
sua reciclagem.
Nota
•Se for vertido produto vedante, deixe-o secar. Assim, poderá ser remo-
vido como uma película.•Preste atenção à data de validade indicada na embalagem do vedante.
Dirija-se a uma oficina especializada a fim de trocar o vedante.•Recorra a um técnico especializado, se não for possível reparar o pneu
com o produto vedante.Trabalhos preliminares
Antes de reparar um pneu são necessários alguns trabalhos
preliminares.– Em caso de furo numa roda, estacione o veículo num lugar seguro, o mais longe possível do fluxo do trânsito.
– Puxe firmemente o travão de mão.
– Engrene a primeira velocidade, ou coloque a alavanca selectora na posição P .
–Deixe sair todos os ocupantes do veículo. Deverão manter-se
afastados da zona de perigo (p . ex. atrás de uma barreira de
protecção).
Altea_PT.book Seite 276 Donnerstag, 2. September 2010 4:30 16

Situações diversas277
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

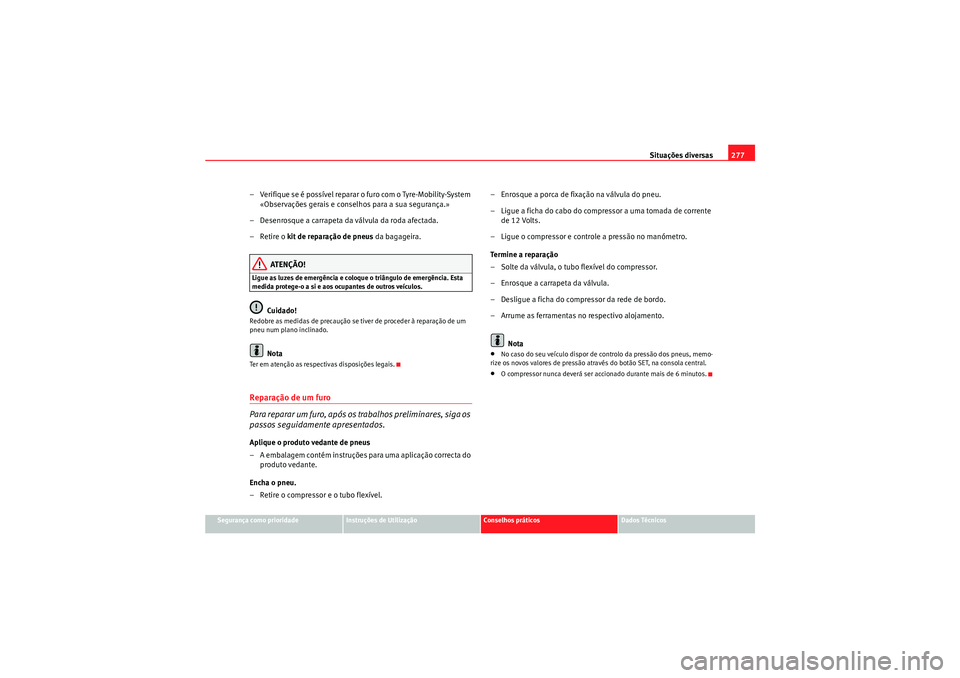

– Verifique se é possível reparar o furo com o Tyre-Mobility-System
«Observações gerais e conselhos para a sua segurança.»
– Desenrosque a carrapeta da válvula da roda afectada.
–Retire o kit de reparação de pneus da bagageira.
ATENÇÃO!
Ligue as luzes de emergência e coloque o triângulo de emergência. Esta
medida protege-o a si e aos ocupantes de outros veículos.
Cuidado!
Redobre as medidas de precaução se tiver de proceder à reparação de um
pneu num plano inclinado.
Nota
Ter em atenção as respectivas disposições legais.Reparação de um furo
Para reparar um furo, após os trabalhos preliminares, siga os
passos seguidamente apresentados.Aplique o produto vedante de pneus
– A embalagem contém instruções para uma aplicação correcta do
produto vedante.
Encha o pneu.
– Retire o compressor e o tubo flexível. – Enrosque a porca de fixação na válvula do pneu.
– Ligue a ficha do cabo do compressor a uma tomada de corrente
de 12 Volts.
– Ligue o compressor e controle a pressão no manómetro.
Termine a reparação
– Solte da válvula, o tubo flexível do compressor.
– Enrosque a carrapeta da válvula.
– Desligue a ficha do compressor da rede de bordo.
– Arrume as ferramentas no respectivo alojamento.
Nota
•No caso do seu veículo dispor de controlo da pressão dos pneus, memo-
rize os novos valores de pressão através do botão SET, na consola central.•O compressor nunca deverá ser accionado durante mais de 6 minutos.
Altea_PT.book Seite 277 Donnerstag, 2. September 2010 4:30 16

Situações diversas

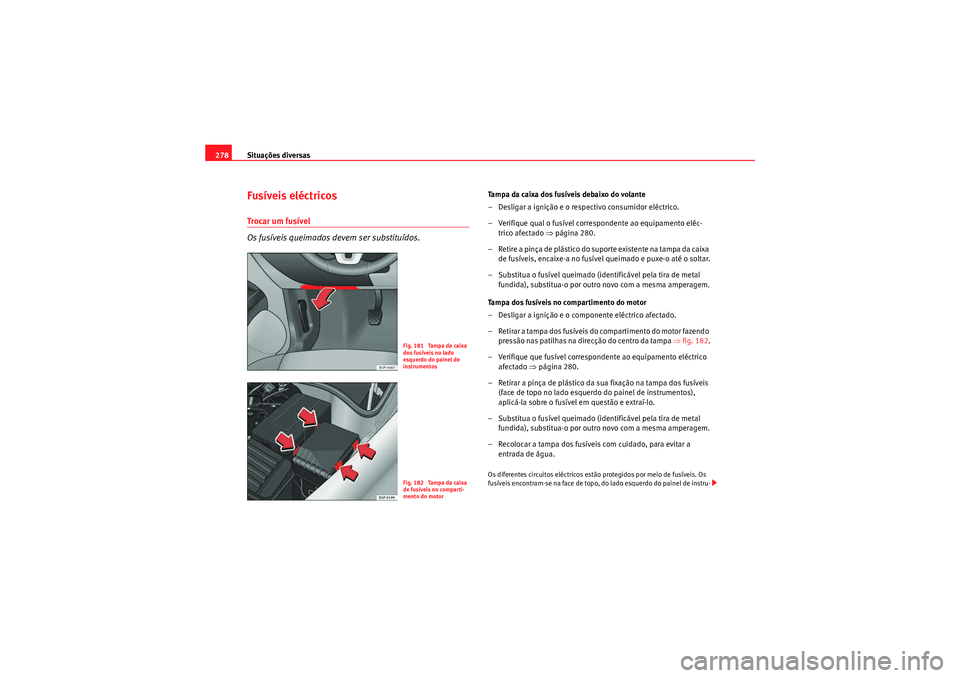

278Fusíveis eléctricosTrocar um fusível
Os fusíveis queimados devem ser substituídos.
Tampa da caixa dos fusíveis debaixo do volante
– Desligar a ignição e o respectivo consumidor eléctrico.
– Verifique qual o fusível correspondente ao equipamento eléc-
trico afectado ⇒página 280.
– Retire a pinça de plástico do suporte existente na tampa da caixa de fusíveis, encaixe-a no fusível queimado e puxe-o até o soltar.
– Substitua o fusível queimado (identificável pela tira de metal fundida), substitua-o por outro novo com a mesma amperagem.
Tampa dos fusíveis no compartimento do motor
– Desligar a ignição e o componente eléctrico afectado.
– Retirar a tampa dos fusíveis do compartimento do motor fazendo pressão nas patilhas na direcção do centro da tampa ⇒ fig. 182.
– Verifique que fusível correspondente ao equipamento eléctrico afectado ⇒página 280.
– Retirar a pinça de plástico da sua fixação na tampa dos fusíveis (face de topo no lado esquerdo do painel de instrumentos),
aplicá-la sobre o fusível em questão e extraí-lo.
– Substitua o fusível queimado (identificável pela tira de metal fundida), substitua-o por outro novo com a mesma amperagem.
– Recolocar a tampa dos fusíveis com cuidado, para evitar a entrada de água.Os diferentes circuitos eléctricos estão protegidos por meio de fusíveis. Os
fusíveis encontram-se na face de topo, do lado esquerdo do painel de instru-
Fig. 181 Tampa da caixa
dos fusíveis no lado
esquerdo do painel de
instrumentosFig. 182 Tampa da caixa
de fusíveis no comparti-
mento do motor
Altea_PT.book Seite 278 Donnerstag, 2. September 2010 4:30 16
